Profil PDS-4-ALU

Profil PDS-4-ALU

Úprava - neanodizovaný
Technická specifikace
Účel produktu

- je určen pro vytváření přímého osvětlení a také zvýrazňujícího podsvícení. V nábytkářství, na výstavách, a také v prvcích interiérové architektury jako jsou schodišťové stupně, platformy, poličky, výklenky (niky), atd.
- lze zapustit do úzkých drážek
- ve verzi s krytím je možné použít k venkovnímu osvětlení s vyjímkou aplikací, kde by bylo vystaveno značným mechanickým silám
Instalace

- montáž je možná za pomocí vhodně zvolených montážních lepidel, profesionálních oboustranných lepicích pásek, kovových a plastových úchytek a úchytky s regulací úhlu svitu nebo upevnit do sádrokartonových desek při použití povrchové pružiny PDS.
Další informace

- možnost výroby liniového svítidla s krytím IP65 - tedy prachotěsné a vodotěsné svítidlo
- možnost výroby liniového svítidla s krytím IP67 - tedy prachotěsné a vodotěsné svítidlo

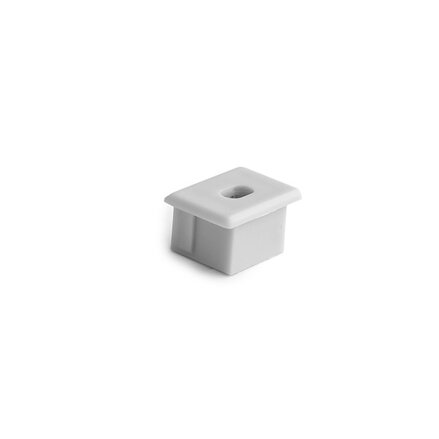

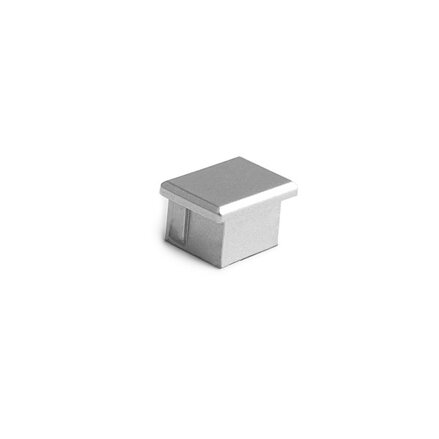

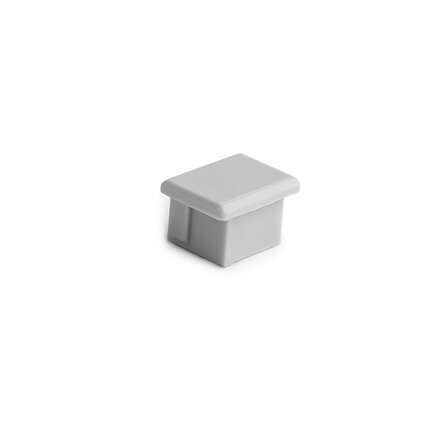

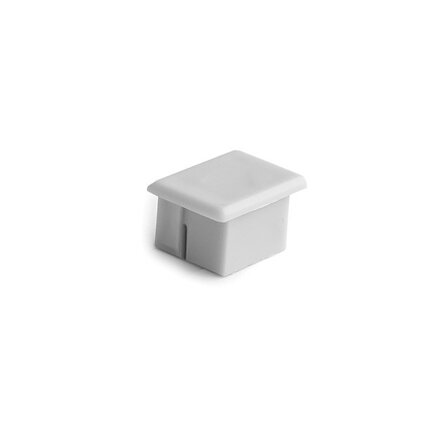

- může být vybaven difuzory - čirými nebo mléčnými, plastovými záslepkami v barvě hliníku nebo metalickými a napájecími záslepkami
- prostor pro LED pasek: 11.2 mm

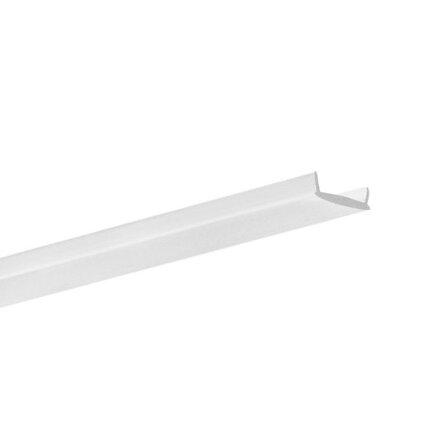

Ohýbání profilu s difuzory HS, LIGER, KA.
Hodí se k ohýbání dle roviny instalovaného LED pásku.
Minimální vnitřní poloměr Minimální vnější poloměr
150 mm 250 mm

- minimální poloměr - poloměr ohýbání, jehož překročení způsobuje zničení (deformaci, zlomení) profilu nebo způsobuje, že příslušenství, difuzory, záslepki atd. nespolupracují s profilem.
- vnitřní poloměr - vztahuje se na profil ohnutý tak, že se difuzor nachází uvnitř ohybu
- vnější poloměr - vztahuje se na profil ohnutý tak, že se difuzor nachází vně ohybu
- atypické ohyby jsou možné vyrobit po konzultaci a individuálnímu nacenění
- při ohýbání anodizovaných profilů je nutné počítat s praskáním eloxovaným povrchem (což může být s ohledem na poloměr více či méně viditelné)

Navrženo pro dosažení krytí IP65 nebo IP67

Možnost získání linie světla

Minimální rozměry pro LED pásky o šířce 10 mm

Dobře odvádí teplo

Montážny návod
