Systém profilov MOD-TEK-100

Systém profilov MOD-TEK-100

Technická specifikace
Účel produktu

- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla (RAM-TEK-100)
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR ≤ 19
Instalace

- vsazení "montážního profilu" (RAM-TEK-100) do povrchu sádrokartonového stropu a upevnění pomocí vrutů
- montáž "jádra" svítidla (OMODO-100) do "montážního profilu" (RAM-TEK-100)
Další informace

- svítidla MOD-TEK-100 jsou určena pro 7 LED pásků (10 mm šířka) nebo 8 pásků (8 mm šířka) nebo 2 proudové LED moduly do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro" (OMODO-100) instalovat do dříve namontovaného montážního profilu (RAM-TEK-100)
- montáž do sádrokartonových desek o tloušťce 12,5 mm.
- rozměry montážní drážky v sádrokartonové desce pro RAM-KOZE-100: od 108mm do 113mm
- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel

Pro svítidla MOD-TEK-100 jsou k dispozici tyto difuzory:

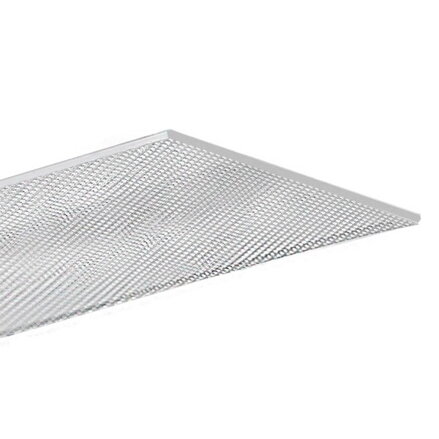

JUN-100 mikroprizmatický
materiál: PMMA, délka: 1.5 m , UV odolný difuzor, možnost získání faktoru oslnění UGR ≤ 19

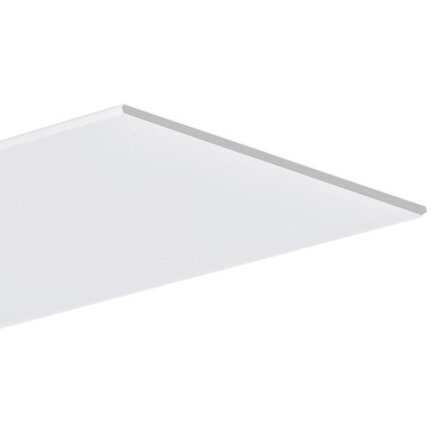

POL-100 mléčný
materiál: PC, délka: 1 m, 2 m, UV odolný difuzor

Otevřená struktura montážního profilu a jeho nastavitelných prvků (mostů) umožňuje umístění napájecích zdrojů a dalších elektronických zařízení do jakékoli části LED svítidla, což eliminuje potřebu nevzhledných servisních otvorů ve stropech

Opakovaná montáž a demontáž svítidla nepoškodí strop

Možnost získání LED svítidla s nízkým faktorem oslnění UGR<19 (při použití difuzoru JUN-100 mikroprizmatický)

Instalace „zespodu" dává příležitost navrhnout stropní svítidla „od stěny ke stěně" Možnost použití LED pásků nebo proudových LED modulů

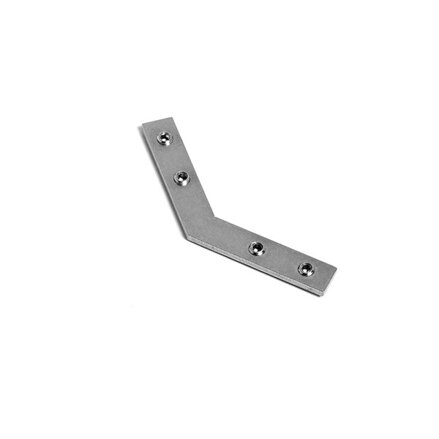

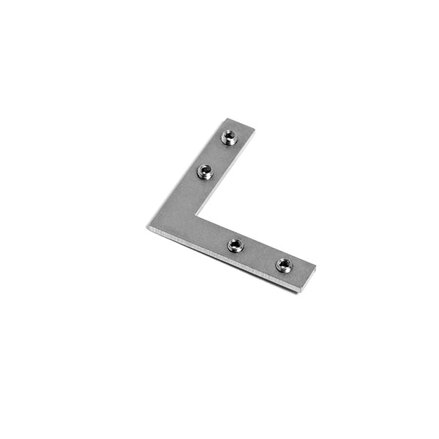

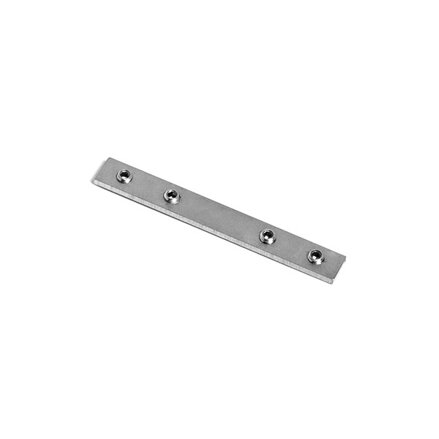

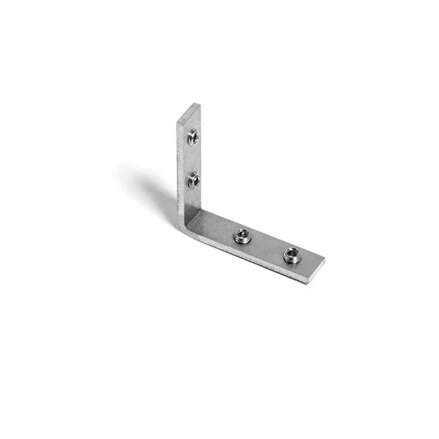

Možnost spojování do linií a pod úhly pomocí úhlových spojek ZM Odolnost vůči vibracím a kmitání, což zvyšuje bezpečnost
